Cửa kính bản lề sàn là hệ cửa sử dụng kính cường lực kết hợp với bản lề sàn đặt âm dưới nền nhà để tạo nên chuyển động đóng mở mượt mà, linh hoạt. Khác với bản lề gắn tường thông thường, bản lề sàn hoạt động như một trục quay giúp cửa tự động đóng lại nhờ cơ cấu thủy lực và lò xo bên trong. Bản vẽ thiết kế cửa kính bản lề sàn là thứ không thể thiếu được khi sản xuất, thi công và lắp đặt cửa kính bản lề sàn.
Tầm quan trọng của bản vẽ trong thiết kế và thi công
Bản vẽ cửa kính bản lề sàn không chỉ là tài liệu thiết kế, mà còn đóng vai trò “kim chỉ nam” trong quá trình thi công:
Vai trò của bản vẽ chi tiết:
- Truyền tải chính xác ý tưởng thiết kế: kích thước, vị trí lắp đặt, vật liệu sử dụng.
- Hạn chế sai sót thi công: giúp các đội thi công hiểu rõ công việc cần làm, tránh lắp sai vị trí bản lề, lệch trục quay.
- Dự toán và chuẩn bị vật tư chính xác: tránh thiếu hụt hoặc dư thừa chi phí vật liệu.
- Tối ưu hóa tiến độ công trình: nhờ có kế hoạch rõ ràng và chi tiết từ đầu.
Các thành phần chính trong bản vẽ cửa kính bản lề sàn
Kích thước và tỷ lệ
Bản vẽ cửa kính bản lề sàn luôn thể hiện rõ các kích thước thực tế của hệ cửa (rộng x cao), độ dày kính, chiều sâu hốc đặt bản lề, khoảng hở cho khe nở nhiệt, v.v. Các tỷ lệ thường dùng trong bản vẽ là 1:10, 1:20 hoặc 1:50, giúp người đọc dễ hình dung.
Chi tiết các bộ phận:
a. Kính cường lực: Thường có độ dày 10–12mm. Cạnh kính được tôi cạnh và khoan lỗ sẵn để bắt kẹp bản lề.
b. Bản lề sàn: Gồm thân bản lề (chứa piston thủy lực), trục xoay, nắp che. Vị trí đặt bản lề thường nằm cách mép tường 150–300mm.
c. Khung và phụ kiện: Gồm kẹp kính trên, dưới, khóa sàn, tay nắm. Bản vẽ thể hiện cả lỗ bắt vít, bản mã cố định.
Ký hiệu và chú thích kỹ thuật
Trên bản vẽ sẽ có các ký hiệu như:
- Mũi tên chỉ chiều mở cửa.
- Các số đo (mm) theo hệ mét.
- Ghi chú vật liệu: kính cường lực, inox SUS 304, nhôm định hình,…
- Vị trí trục quay (center line), điểm lắp bản lề sàn.
Hướng dẫn đọc và hiểu bản vẽ cửa kính bản lề sàn
Phân tích các ký hiệu và thông số
Để đọc hiểu một bản vẽ cửa kính bản lề sàn, bạn cần tập trung vào:
- Đường trục chính (trục xoay): xác định vị trí lắp bản lề.
- Các kích thước A, B, H: tương ứng chiều rộng, chiều cao cửa, và khoảng hở cần thiết.
- Ký hiệu “P” hay “PL”: là vị trí của piston hoặc bản lề.
Ví dụ:
- A = 900mm → chiều rộng cánh cửa.
- D1 = 50mm → khoảng cách từ mép kính đến tâm lỗ bắt bản lề.
- 12T = kính dày 12mm.

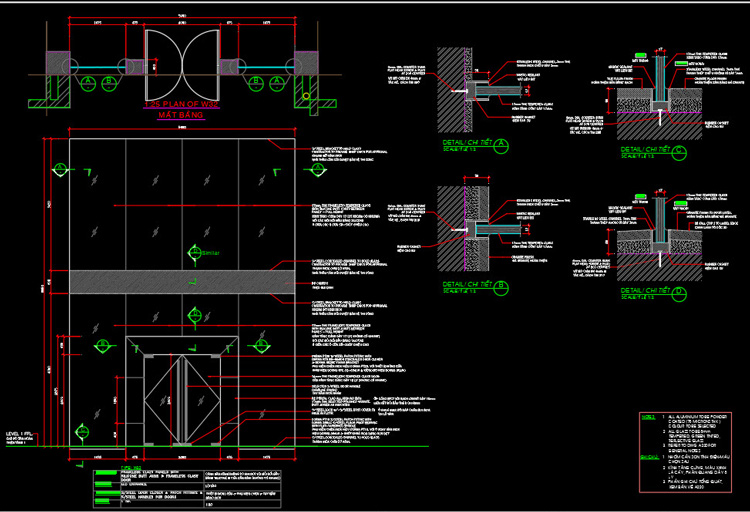

Cách xác định vị trí và lắp đặt các bộ phận
Từ bản vẽ bạn sẽ xác định được:
- Lỗ khoan kính để gắn bản lề, khóa hoặc tay nắm.
- Khoét nền để đặt hộp bản lề sàn đúng độ sâu.
- Khoảng cách giữa các phụ kiện (như tay nắm – khóa – bản lề) nhằm đảm bảo cân đối.
Hãy luôn kiểm tra chiều mở (trong hay ngoài), vì điều này quyết định cách lắp trục bản lề và hướng đặt kẹp kính.
Lưu ý kỹ thuật khi thi công dựa trên bản vẽ
Chuẩn bị vật liệu và dụng cụ
- Vật liệu: Kính cường lực theo kích thước bản vẽ (đã khoan lỗ sẵn).
- Bộ bản lề sàn và phụ kiện inox đồng bộ.
- Dụng cụ cần có: Máy khoan bê tông, thước đo laser, thước thủy, ke chữ L, máy hút kính, búa cao su.
Các bước thi công theo trình tự:
Đánh dấu vị trí bản lề sàn theo bản vẽ.
- Khoét nền đặt bản lề đúng kích thước (thường sâu 70–100mm).
- Cố định bản lề vào nền bằng vữa hoặc tắc kê thép.
- Lắp kính lên bản lề và căn chỉnh bằng ke, thước thủy.
- Gắn phụ kiện (tay nắm, khóa, kẹp kính) đúng theo thứ tự.
- Điều chỉnh trục bản lề và vít chỉnh tốc độ đóng (nếu có).
Kiểm tra và nghiệm thu sau lắp đặt
- Kiểm tra độ rơ trục quay: đảm bảo không bị lệch tâm.
- Cửa đóng mở nhẹ, không phát tiếng động.
- Các khe hở đều nhau, không bị xô lệch.
- Tay nắm, khóa vận hành trơn tru.
- Vệ sinh toàn bộ kính, inox trước khi bàn giao.
Bản vẽ cửa kính bản lề sàn không chỉ giúp người thiết kế truyền đạt rõ ràng ý tưởng, mà còn hỗ trợ thi công chính xác, giảm rủi ro sai sót và đảm bảo độ bền của công trình. Hiểu đúng – đọc chuẩn – thi công đúng là chìa khóa để vận hành một hệ cửa kính bản lề sàn hiệu quả và thẩm mỹ. Để được tư vấn thêm về cửa kính bản lề sàn hãy liên hệ với Quỳnh Anh qua HOTLINE: 0388931513/ 0866879996 hoặc chát trực tiếp trên website, để lại số điện thoại, Quỳnh Anh sẽ gọi lại cho bạn!
